かといって、どこに依頼すれば良いのかと困っている方も多いのでは。
そんななか、エアコンクリーニング業者でもある私が推すのは、お掃除本舗さんの完全分解洗浄です。

こちらです！　→　（お掃除本舗さんのＨＰ）
ちなみに、私は同業者ではありますが、お掃除本舗さんの関係者ではありません。

お掃除本舗さんの完全分解清掃を推す理由

低価格を謳ったエアコンクリーニングを依頼した場合、そのほとんどが一般的なエアコンクリーニングの施工となります。
ただ、一般的なクリーニングは機器の分解を最低限しかしない場合が多く、汚れが残ってしまいます。

お掃除本舗さんのエアコンクリーニングには、３種類のプランがある

お掃除本舗さんのエアコンクリーニングはプランを選ぶ事が出来ます。
※フィルターお掃除機能の有無で金額が違います。

1. スタンダードプラン
   一般的なエアコンクリーニングでリーズナブルに利用したい方
2. プレミアムプラン
   こだわりの洗浄品質を実感したい方
3. 予防クリーニングプラン
   常にキレイを保ちたい方

プランによって、クリーニング品質を選ぶ事が出来ます。

一般的なクリーニングによるリスクとは

• 送風ファンの奥に潜む汚れを除去出来ない。
• ドレンパンの汚れが除去出来ない。
• 電気部品に洗浄液がかかると機器が壊れる恐れがある。（一般的なエアコンクリーニング施工後の電気部品の水濡れ故障は結構多いです）
• 洗浄後にドレンホースが詰まり、本体から水漏れする恐れがある。
• 分解箇所が少ないので汚れが残りやすく、施工サイクルが短くなる恐れがある。
• エアコン特有の臭いが取れず、他の業者に再施工を依頼する事になる。

分解する箇所が多くなると作業時間は長くるのですが、それは仕方がないと思います。

エアコンの内部を簡単に綺麗にする事は出来ません。

最近のエアコンクリーニングは低価格、短時間、これらを謳っている業者間での競争が激化しているとの印象がとても強かったのですが、業界大手のお掃除本舗さんが洗浄品質を明確化された事には驚きました。

一般的なエアコンクリーニングと、完全分解洗浄との違い

メイプル超合金のカズレーザーさんとあんドーナツさんがＣＭに出ているというだけではありません！

送風ファン自体とその奥に付着した汚れを除去する事が出来る

一般的なエアコンクリーニングでは送風ファンを外しませんが

送風ファン（クロスフローファン）を外してみると！

とても汚れていますね。
ファンを洗浄した水が酷い事になっています。

送風ファンを外す事で、ファンの奥に付着した汚れ（主に黒カビ）の除去が出来ます。

洗浄前

洗浄後

ドレンパンの汚れの除去と電気部品の水濡れ故障を回避出来る

一般的なエアコンクリーニングでは、ドレンパンを外しません。
本体に取付られた状態でクリーニングすると、汚れを十分に除去出来ないばかりか、落としたはずの汚れによりドレンホースが詰まり、クリーニング施工後に水漏れ不具合に至る事があります。
ドレンパンを分解し洗浄すると、ドレンパンがキレイになるだけではなく、モーター等の電気部品が水濡れで壊れてしまう事を防ぐ事が出来ます。

エバーポレーターの裏側の汚れを除去する事が出来る

エバーポレーターの裏側の汚れを除去する為には、ドレンパンと送風ファンを外す必要があります。
スタンダードプランはドレンパン、送風ファンは外しませんので、エバーポレーターの洗浄は表側からしか出来ません。

分解する事で、エバーポレーターの裏側からも洗浄出来ます。

エバーポレーター洗浄動画

エバーポレーター（冷却器）の厚みは機種によって違い、能力が高いエアコンや暖房能力の高いエアコンは厚さがあり、能力の低いエアコンは薄い傾向にあります。
エバーポレーターの汚れは匂いの原因となります！
表と裏から洗浄すると、厚みのあるエバーポレーターでも汚れがしっかり除去出来るので、匂いの軽減効果が期待出来ます。

完全分解清掃のメリットとしては

分解する事で洗浄効率が高まる

汚れやカビを除去しやすく、匂い軽減の効果が高まる。
しっかり汚れが落とせてないと、次の洗浄までのタイミングが短くなったり、洗いなおしが必要になったりします。

洗浄後のリスクを回避できる

分解する事で電気部品への水濡れリスクを回避できる。

完全分解清掃のデメリットとしては

作業時間が長く施工料が高くなる

分解する箇所が多い分作業時間は長くなり施工費用は高くなる。

分解する箇所が多い分、サービスマンのスキルが問われる

サービスマンのスキルの違いにより、施工品質、作業時間に違いが表れる事もあり。
一生懸命にキレイにしてくれていると思って、優しい目で見守りましょう＾＾

お掃除本舗さんの凄い所

（以下、お掃除本舗さんのＨＰより抜粋）

お掃除本舗さんの完全分解洗浄は完全分解ではないとの意見も

完全分解洗浄との表現についてですが
クリーニング業者からすると、背抜きこそが完全分解と答えるでしょう。

背抜きとは、文字通り背面キャビネットまで取外し、エバーポレーターだけを残す方法です。
外した部品をすべて清掃（洗浄）する事が可能です。
背抜きした場合の写真です。↓

エアコンがこんな感じになってしまいます。

背抜きは熟練者にしか出来ない方法で、作業時間もより長くかかります。
設置状況や機種によってはできない場合もあります。
背抜き対応が可能な業者さんに出会える機会は少ないと思います。
※背抜き洗浄は費用もお高いですので
お掃除本舗さんのプレミアムプランは、スタンダード（一般的なエアコンクリーニング）プランと比べた場合には、充分な効果と価値があります。
注）完全分解洗浄は、メーカーや機種により施工が出来ない場合があるとの事。
依頼の際は、事前にメーカー名や機種名を調べておき、情報をしっかり伝えるようにしましょう。

お掃除本舗さんのＣＭにあるように、完全分解清掃の凄さを一度体感してみてはいかがでしょうか？

私が推すエアコンクリニング☟
＜＜内部リンク＞＞
【推しのエアコンクリーニング】お掃除本舗さんの完全分解洗浄！

分解方法

前面カバーの取り外し

前面カバーを開けて手前に引き抜く。
この時、下部ルーバーが閉まっていないと、前面カバーが当たって開きません
下部ルーバーは閉じておきましょう。

エアフィルターボックス、ダストボックスの取り外し

黄色のストッパー部分を手前に倒し、ダストボックスを手前に引き抜く。

エアフィルターボックスを手前に引き抜く

エアフィルターの赤マーキング部分を開くとエアフィルターを引き出す事が出来ます。

キャビネットの取り外し

ネジを外す。
赤丸ネジのうち下の２本は、本体下部ネジカバーで隠されている場所にあります。

この場所です。（赤丸の場所）
青色で囲った部分は細長く白いカバーが嵌め込んであります。
このカバーは先に外すのが良いでしょう。（左右のキャビネットを外しにくくなります）

赤丸のネジは長い方　５本
青丸のネジは短い方　４本

ムーブセンサー部のカバーを外した所です。

左右奥のルーバーハネは霧ヶ峰の他の機種と同様にストッパーを横にズラすと外せます。

左右のキャビネットを外します。

前面キャビネットを外しますが、基板にリード線が繋がっています。

基板の蓋を外し、前面キャビネットから繋がっているリード線のコネクターを抜きます。

前面キャビネットを外した状態です。
次に前面カバーの中央部のネジを外し、カバーを外す。

送風ファンユニットの取り外し

送風ファンユニットのリード線は、基板の奥を通って接続されています。

リード線コネクタ、室内外接続通信線（ＶＶＦケーブル）を抜き、アース線を外し、基板（電装ユニット）を手前に引き抜き外してしまいましょう。（電源プラグ、コードごと外せます）

ファンユニットは左右のネジを外し手前に引き抜きます。

ちなみに、写真に写っている左右のネジは外す必要はありませんでした。

ドレンパンユニットの取り外し

ドレンパンユニットの写真です。

ルーバー用リード線がありますので、基板から抜くのを忘れない様にします。

ドレンパンユニット部は、固定ネジはなく嵌め込まれているだけです。

ドレンパンユニット左右の下部を手前に引き、本体ツメから乗り上げる様にすると外しやすいです。

ドレンホースは固定ツメに乗り上げているレバーをフリーにしながら抜きます。

前側ルーバーや縦ルーバーは駆動部とレバーで連結されています。
洗浄等で外した場合、取付忘れに注意する必要があります。

エバーポレーターを洗浄する

送風ファンユニットを外すと、エバーポレーターが目視できるようになります。
Ｗ型配置となっている事が見てとれます。
この配置にする事で、エバーポレーター（熱交換器）の容量ＵＰを実現しているようです。

エバーポレーターの中央に、ホルダーが取り付けてあります。
２箇所の固定用ツメを緩め、上に引き抜くと外れます。

エアコン洗浄用カバーの設置

エアコンカバーサービスのＳＡー８０１Ｄ（壁掛け用フルカバー）を被せてみました。
機種は、ＭＳＺ－ＶＸＶ４０２０ＳＷ、室内機の幅が８９０ｍｍと大きく奥行は３６０ｍｍ程度
カバーに余裕はありませんが、ほぼピッタリのサイズ。洗浄も可能です。

組み立て

分解と逆の手順で組み立てをしていきます。

1. ドレンパンの取付（固定ネジ無し、ドレンホース取付と配線処理を忘れずに）
2. エバーポレーター中央上部のホルダーの取付
3. 送風ファンユニットの取付（左右ネジ固定あり）
4. 電装ユニット（基板）の取付及びリード線、アース線、通信線等配線の処理
5. 前面カバーの取付（ネジ固定あり）
6. 中央下部カバーの取付
7. 前面キャビネットの取付と配線処理（ネジ固定あり）
8. 左右キャビネットの取付と左右下部ネジ隠しカバーの取付（ネジ固定あり）
9. ムーブアイ部カバー取付（ネジ固定あり）
10. エアフィルター、フィルターカバー、ダストボックスの取付
11. 前面カバーの取付

最後に

今回紹介した機種は、過去の霧ヶ峰と比べた場合、メンテナンス性がとても良くなった印象を受けます。
メンテナンス性が高い事で分解洗浄時の作業効率が良く、しっかりと洗浄出来、効果も期待出来そうです。
機能の面でも、プロペラファンを使用し送風効率をＵＰさせた上で消費電力の低減も実現しています。
エバーポレーター（熱交換器）をＷ型に配置する事で、容量ＵＰも実現しています。
ルーバーは独立した動作が可能で高い性能を持っている割にユニットの構造が単純で故障が少なそうですし、キャビネットの剛性がとても高いです。
設置の時や分解洗浄をする側の視点からしても、安心感が高いエアコンだと思います。

私が推すエアコンクリニング☟
＜＜内部リンク＞＞
【推しのエアコンクリーニング】お掃除本舗さんの完全分解洗浄！

室内機外観部品の解説

エアフィルター２枚を取り外します。

エアフィルターを持ち上げると下の爪が外れるので前に引き出します。

フィルターの爪は下に見える四角い穴に差し込まれています。

分解時に壁を汚したり傷を付けない様シート等で保護します。

シートは本体の下なるべく奥側に養生テープで貼り付けします。

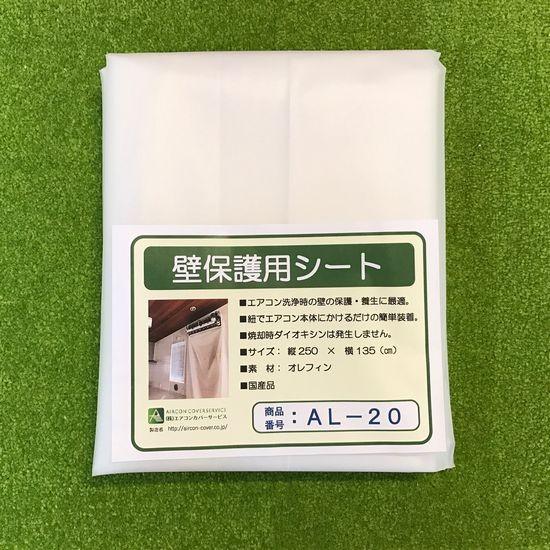

↓壁保護シート　ＡＬ－２０

エアコン洗浄壁保護シートAL-20《エアコンカバーサービス正規代理店》 価格:2,750円 (2023/2/9 21:08時点) 感想(1件)

本体キャビネット下部にあるネジキャップを外し左右のネジ２本を外します。

横ルーバーが前後２枚並んでいます。（幅の太い方が手前側です）
真ん中のはめ込み部分をルーバーを下方向に下げる様にして外します。

ルーバーの右側は本体側の横軸に差し込んでありますので、ルーバーを湾曲させ外します。

右側が外れれば、左は引き抜くだけです
いきなりルーバーを下に向けて軸を折らない様に十分注意してください。

キャビネットの取り外し方

キャビネットを外した後の写真ですが、本体側にはこんな爪があります。

キャビネット側にはこんな窪みがあります。
キャビネット側を下に押し下げると爪が外れます。

室内機本体の分解方法

右側面にある基板カバーのビス１本（上）
通信線カバーのビス１本（手前）を外します。

基板カバーは右にズラし、手前に引くと外れます。

これからドレンパンを外しますので、ドレンパンからの配線を確認する。
後でわからなくならない様に、基板の写真を撮影しておくと良いでしょう。

水が掛かって壊れるのを防止するため、表示基板とムーブアイセンサーからの電線も外します。
表示基板とムーブアイが付いているベースは左側の爪でルーバーモーター付近に引っ掛けてあります
爪の引っ掛けを外すとベースごと上に傾ける事が出来ます。

このくらいベースを傾けるとベースごと手前に抜く事が出来ます。

外したパーツを並べました。
お掃除メカ無しなので、数が少ないですね。

ドレンパンは下側は先ほど外した左右のネジの穴部分と中央の突起に嵌ってます
下３か所を手前に引くと外れてきます。

ドレンホースが繋がってます（配管右出し、右側にドレンホース）
この時、水が溜まっている事があるので壁や床を汚さない様に注意してください。
エアコンに吊るしておいた壁保護シートは本当に良く助けられてます。（壁に傷！にも有効です）

この機種は、ドレンパンとホースは爪で引っ掛けてあるので
爪を外してドレンパンを取り外します。

先ほど外したドレンホースが見えます。
ドレンパンを外してしまうともしドレンホースが汚れで詰まっていても見落としてしまいます。
本体の洗浄時に一緒に洗浄すると良いでしょう（室外ドレンホース側に洗浄液が流れ出るのでバケツ等で受けとめるのを忘れずに）

室内機本体側洗浄方法

ここから、室内機を覆う様にカバーを被せ、十分に養生をしていきます。

本体を洗浄用のカバーで覆います。
↓エアコン洗浄シート　ＳＡ－２１　薄くて軽いので作業しやすくお勧めです！

【送料無料】【一般・軽量】壁掛用エアコン洗浄カバー エアコン洗浄 エアコン掃除 エアコン 壁掛け 内部掃除 室内 SA-21 エアコンカバーサービス sa-21 メーカー直送品 価格:7,205円 (2023/2/9 21:14時点) 感想(8件)

※必要に応じて養生テープ（緑テープ）を貼付していきます。上の写真の赤マーキング箇所は滑り台みたくなる様にテープを貼り付けする事で廃液を前側に流し、後側の壁に流れていかない様保護しています。
下に廃液回収用のバケツ等を置いてから洗浄を始めます。
※私は、先述したドレンホースの洗浄をこのタイミングで行う様にしています。

クロスフローファンは取り外さずに洗浄機で水圧をかけて洗浄します。
※ファンを外さずエアコンクリーニング作業をする場合の注意点
洗浄機で水圧をかけるとファンが回転してしまいますが回転しない様、手で押さえましょう。
汚れがある箇所へファンを手で動かしながら誘導し、汚れは下に落とす感覚で洗浄しましょう。
回転させて洗うと、ファンに付着していたカビ等が飛び散りエバーの裏を汚してしまいます。

室内機取外し部品の清掃方法

これらの部品の洗浄をします。

ドレンパンの分解方法

ドレンパンには、ルーバー用モーターが２個付いてます。
モーターは電気部品なので取外します。

まずは、ルーバーとの連結バーの所を外します。

ルーバー連結バーが繋がっているモーター部を外します。
ネジは３本見えますが、左上の１本だけ取ると外せます。

横ルーバーのモーター部を外します。
ネジを２本外します。

外したネジは計３本です。

これでドレンパンを丸洗い出来ます。

エアフィルターは先に埃を落としておくと洗いやすいです。

フィルターに汚れがこびりついている場合
洗浄槽等を使用して洗う時に、壁面に貼り付けて洗うと
洗浄液に浸ける効果があり汚れが落ちやすくなります。

後面キャビネットの洗えない所も綺麗にしましょう。

組み立て方法

洗い終わったら逆の手順で組み立てしていきます。
ドレンホースの爪をしっかりかけて。

ドレンパン下部を本体の突起に嵌め込み固定。

外したコネクター類を元に戻す。

前面キャビネットの上部爪を掛け後面キャビと合わせながら取り付け。

ルーバーは左右を差し込んでから、真ん中をはめ込む。
幅広のルーバーが手前側になります。

左右のネジを締めて

左右のネジキャップを取り付け。

左右のエアフィルターをセットしたら組み立て完了。

運転するとクロスフローファンから水が飛んでくるので
タオル等で押さえましょう。

仕上がり

洗浄後のクロスフローファンです。綺麗に仕上がりました。

コンセントプラグやリモコンも綺麗にしておきましょう。
（直接水や洗剤をかけない様に注意してくださいね）

運転テストもしっかり行いましょう。

洗浄終了
最後まで覧て頂きありがとうございました。
参考にして頂ければ嬉しいです。

作業の内容をアップしてみます。

事前確認

この機種のリモコンはワイヤードタイプ。（リモコンが有線で接続されている）
動作状況を写真撮影、設定を元に戻す時わかるように。

業務用エアコンの電源はコンセントプラグでは無くブレーカー接続がほとんどです。
作業前にブレーカーの位置を確認し、ＯＦＦにします。
リモコンがワイヤードの場合、ブレーカーを切った後リモコン表示が消え
まったく反応しなくなる事を確認します。

汚れはこんな感じ

分解

フィルターを外し、四隅の三角形のカバーを外します。
はめ込み式ですので爪に注意しながら外します。

キャビネットから基板に繋がっているルーバーモーター、リモコン受講部ケーブル
を先に外す。
赤丸の部分にあるビスを緩めていくとキャビネットが多少下に降りてきます。
キャビネットはエアコン本体にフックで引っ掛け吊り下がった状態になっていますので
フックを外し、キャビネットを外します。

コネクター類、内外機の通信ケーブルを外します。
通信線の色を間違えない様写真を撮っておきました。

リモコン通信線も外し、基板を外す。
ここも、わからなくならない様、写真を撮っておきました。

ファン部のカバーを外す。
この機種のファンはセンターロック方式では無く
長いビス３本で留まっていました。

四隅のネジを外し、ドレンパンを降ろす。

ファンは３本のネジを取って外す。
ファンモーターの脱着は、８ミリのボックスでナットを外す。

リード線コネクタ組品をアングルごと外す。

洗浄

洗浄カバーを取り付け、洗浄をしていきます。
エアコンカバーサービスさんのＳＡーＰ０１Ｄを使用致しました。
シートの大きさは幅９０ｃｍ奥行９０ｃｍの正方形のタイプです。

天カセ・天吊り用洗浄シート900x900mm SA-P01D エアコンカバーサービス 価格:10,529円 (2021/8/22 18:07時点) 感想(0件)

このクリップは、エアコン洗浄カバーを本体と挟んで固定する為に使用します。
（エアコン枠とシートの隙間を無くす事で外側へ水が飛散するのを防ぐ）
エアコン洗浄シート装着クリップ
ＳＴー２１０です。（１０個入）
滑り止めラバーが付いていて使用しやすいです。

エアコン洗浄シート　シート装着クリップ（ST-210)　10個入 価格:8,558円 (2021/8/22 18:05時点) 感想(0件)

洗浄中動画

洗浄後

洗浄後の熱交換器（エバーポレーター）
綺麗になりました。

回収した汚水

ファンとドレンポンプも綺麗に

分解時と逆の手順で組み立て

最後に通電試験、動作ＯＫ
作業完了！

薄いエアコン

薄いね、、、
２０年位経っているエアコンの様です

ドレンパンを外そう

おー、半田割れしそうな基板だ、、、
そしてドレンパンが基板に当たって外せない、、、

基板を外そう、電線（ＶＶＦ）を外そうとしたら、、、

あら、線が５本？
本体に４本入ってる
なつかしーな

これ、知ってます？

室内機と室外機の線

２０年位前のエアコンは
電源線と通信線が分かれていたので
AC１００Ｖの線が２芯
通信用の線が２芯
ＶＶＦを２本使用して繋いでましたからね～

今のエアコンはＶＶＦ３芯１本でOKですけどね

久々に見ましたよ(^^♪

クリーニング後

結構汚れが出ましたー
２０年分の汚れですね(;^ω^)

綺麗になりましたね～

運転テストの時、ドキドキしましたが
無事動いて、冷房もＯＫでホッとしました(#^.^#)

エアコン本体手前左から水漏れするようになってしまって、、、
今日来て頂けるのをひたすら待ってました、、、
販売店に相談したら、エアコンが汚れていて水もれするのかも？
クリーニングしてみようかと案内されたとの事

ん～水漏れなのか～(;’∀’)と思いながらも、大変お困りな様子ですし
エアコン調べてみますね～と言って
作業にとりかかります！

動作確認

ん～(;’∀’)冷風は出ている様だがあまり冷たくない
フィルターのつまりは無し

なんだ？
水玉？

本体から水が外に出てくる事が確認出来た
エバーからはじかれた水がドレンパンから外れ落ちて来るのか？
エバーの目詰まりも無し
エアコンクリーニングで改善する気はしないね(;’∀’)

室温は２８℃　湿度も８０％位
冷房２０℃設定で運転してるのに
配管が結露しない

エバーを弾く様に水滴
通常、エバーに親水するでしょ、、、
油が付いている訳でも無い
結露水が異様に少ない

室外機動作確認

２分管（細管）に霜
少し時間を置くと霜はひいた

嫌な予感

エアコンクリーニングだけで済ませたらやばいやつだ！

ゲージで圧力を確認、、、

圧力低いし、、、(;^_^A
冷房運転なら０．９Mpa位はあるよね

ガス漏れですね、、、

配管接続部確認

恐らく、ここなんだろうなー
油っぽい気がする、、、

暖房運転でガス圧上げて運転を止め
漏れ検知スプレーをかけたけど、漏れ反応は出ず
反応あるならフレア確認しようと思ったが

スローリークだとしたら触らない方がいい

エバー不具合のガス漏れだとエバー交換必要だし

恐らくガスは規定量の半分以下になっているだろうか

エバ温度確認

とりあえず、ガスチャージで改善するか確認して
依頼元にフィードバックしよう

依頼はエアコンクリーニングなので

あ、
エアコンクリーニングの依頼だったので、ガス積んでない

仲間に連絡し、ガスを届けてもらう事に

ガスの到着を待つ間
お客様と世間話をしながら
エバーを触診
しばらく動かすと、それなりに冷たくなる

上半分のエバーと下半分のエバーで温度がかなり違う事に気付いた
こんな状態なら、水玉にもなるわな～

なんか温度を測りたくなってきたので、仲間に頼んで非接触型温度計も持ってきてもらおう。

上半分のエバーは　０℃位ですごく温度が低い

こんなだからね、温度も低いはずだ

エバ下半分の温度は　２６℃　室温程度

冷媒不足でエバ入り口付近は冷えるが全体を冷やす事が出来ないのでしょうね

ガスチヤージ後のエバ温度

規定量５００ｇの所２００ｇ程ガスチャージした所でエバに変化が

エバー温度は１５℃位に下がり
結露水がどんどん出てきた

上下エバーの温度差が無くなり一定の温度に
水玉はなくなりエバーのアルミフィンに親水していった

改善確認

エバー全体に結露水が
フィンをつたいドレンパンに水が流れ落ちる様になった

エバー左右の配管に結露水が付いてますね(^^♪

圧力が上がった
やっぱりガスリークですね

ガスチャージの時は入れすぎに注意

ゲージなんて持っていないよーって人は

この記事の内容を参考にしていただけると良いかも

今回使用した温度計

レーザーポインターを当てた場所の表面温度を測定できます

結果

ガスチャージをし、水漏れが改善した所で終了
お客様には喜んで頂けました

修理点検はメーカーサービスに依頼

改善後仕切り直しする予定です

エアコンクリーニングは出来ませんでした
が、お客様の不安は解消出来た

イーんです(*‘∀‘)

良かった良かった

そして、そのエアコンは後日入替になったそうです、、、

エアコンの内部を見てみよう

普段、何気なく使用しているエアコン
今回は、エアコンを分解した写真を使い簡単に解説してみたいと思います
内部構造を知る事で、エアコンクリーニングや点検作業等に役立てて頂ければ幸いです。

エアコン室内機

⇧は一般家庭に設置されている事が多い壁掛けエアコンの写真です。
業務用エアコンには天井埋め込みタイプや天井吊りタイプや床置等があります。

１００Ｖと２００Ｖの機種があり入替等の際は使用電圧に注意が必要です。

壁面に設置用の背板をビス等で固定していて室内機を引っ掛けて設置する。

ガス管２本、通信ケーブル１組を室外機に接続、結露水を排水するホースを屋外出すため壁に貫通穴
（直径６０～７０ｍｍ位）をあける必要がある。

エアフィルター

室内機前面パネル（蓋）を開けると確認出来る網目状のフィルターで本体へ埃が侵入するのを防ぐ。
定期的にお手入れが必要（目詰まると風量が低下し能力が下がる、結露した水が飛んでくる事がある

お手入れは掃除機で埃を吸い取る。
（説明書に洗っても良いとの表記があれば中性洗剤等で洗うと綺麗になります）

熱交換器（エバーポレーター）

アルミのフィンがびっしり並んでいる部分で熱交換器とも呼ばれる。

室外機と熱交換する事により冷房や除湿時には冷たくなり暖房時は熱くなる。
冷房や除湿時には結露により水が出る、出た水はアルミフィンをつたいドレンパンに溜まりドレンホースから外に排水（自然排水なので下り勾配が必要）が流れる。
フィルターのお手入れが悪いと侵入した埃で目詰まりを起こす事がある。（こまめにフィルターを清掃した方が良い）
エアコン吹出の風が匂う場合は、熱交換器に付着した汚れやカビによる事が多い。

ドレンパン

上部ドレンパンとは、エバーポレーター上部から壁裏側に下り勾配となっている部分で発生する結露水を受け、下のドレンパンに流す役割がある。汚れにより詰まると水漏れの要因となる。

下部ドレンパンはエバーポレーターの直下にあり　結露水を受けドレンホースから屋外へ排水する役割をもっている。残水が溜まる事があり、黒カビや水垢が発生しやすい場所になる。
上下のドレンパンがキャビネットと一体になっているタイプもある。
縦、横ルーバー（羽）や駆動用モーター等の電気部品が組み込まれている場合があり、クリーニング
時に水で濡らしてしまうとトラブルの要因となるので注意が必要。
ドレンパンやドレンホースが水垢や埃等で詰まると室内機から水が漏れる要因となる。

送風ファン

送風ファンはモーターの力で回転させている。ファンにより吸い込まれた風はエアコン内部の熱交換器を通り加熱or冷却される。

温度差による結露により埃が堆積しやすくカビも発生しやすい。

埃が多く堆積すると吹き出しの風量が弱くなる。

入り組んだ構造の為、お手入れが難しい。
（回転させたままタオル等で拭くと指を挟む恐れがあり羽根を割ってしまう事もあります）

羽が割れると重量バランスが崩れ、偏心する事で振動音が大きくなってしまう。（うるさくなる）
ファンを外さずに洗浄機等でエアコンクリーニング作業をする時は、水圧がかかる事で高速回転させてしまわない様に手で押さえながら洗う事をお勧めします。（高速回転させながら洗うと、ファンに付着していたカビが内部に飛び散ってしまうため）

フィルター自動お掃除メカ

エアフィルターの埃を自動で取り除いてくれる機構部品が付いているタイプ

取り除いた埃はダストボックスに溜めるタイプが多い（換気ホースで外に排出する機種もある）

ダストボックスの機種は定期的なお手入れが必要ですので注意。

フィルターが汚れすぎていたり、キッチンのそばにあって油分が付着しやすい場所だとべたつき等で埃を除去する能力が極端に低下する。フィルターに汚れを塗り込む様な状態になる場合もあります。

お掃除メカ付きでも日常点検とお手入れは必要なので気をつけましょう。

電子基板、電装部品等

このあたりの写真は、分解した時にしか見えない所であり、専門知識を有する方でなければ触らない方が良いでしょう。
簡単に説明すると

制御基板→　本体の動作を制御する基板

表示基板→　表示部等の基板

モーター→　ルーバーモーター、ファンモーター、お掃除メカ部モーター

センサー→　人感センサーや温度、湿度等の感知センサー

ユニット→　イオン等を発生するユニット類

キャビネット

カバーや蓋等の外観部品で目に見える場所の為特に汚れが気になる部分。

ルーバーを動かすメカユニットが付いているものや表示部が付いたものがあるのでクリーニング時には電気部品を外す必要がある。
不用意に水をかけて洗うとトラブルに至ります。

最後に

今回は、分解写真を元にエアコンの説明をしてみました。
メーカーや機種によって分解の仕方に違いはありますが、基本的な構造はそんなに変わりません。
この記事が少しでも参考になれば嬉しいです。
最後まで観て頂きありがとうございました！
